方案定位
机制砂破碎筛分生产线适合原料相对干净、含泥量低、可干法筛分的项目。它以破碎、筛分、输送为核心，不默认配置洗砂和尾水处理设备。
如果原料含泥量高、客户要求精品水洗砂，或项目需要循环水处理，应改为水洗制砂生产线进行配置。
标准工艺流程
01. 给料
稳定向破碎线输送原料；大块原石或含细料较多时可用棒条给料预筛分。
GZT 棒条给料机或 ZSW / GZD 振动给料机
02. 一级粗碎
将大块原石破碎到适合二破的粒度。
WLC 颚式破碎机
03. 二破与整形
按物料硬度和成品砂要求进行破碎或细碎整形。
PCZ 重锤破或 SHKX 可逆细碎机
04. 筛分
分出机制砂和骨料规格，必要时筛上料返回破碎。
倾斜振动筛或水平筛
05. 闭路回料
把筛上超粒径物料送回破碎段，提高成品粒度稳定性。
回料皮带 + 二破 / 细碎设备
06. 输送堆料
连接各工段并输送成品堆料。
WLB 皮带输送机
07. 除尘辅助
按现场环保要求降低破碎、筛分和落料粉尘。
喷淋抑尘、封闭转运点或收尘系统

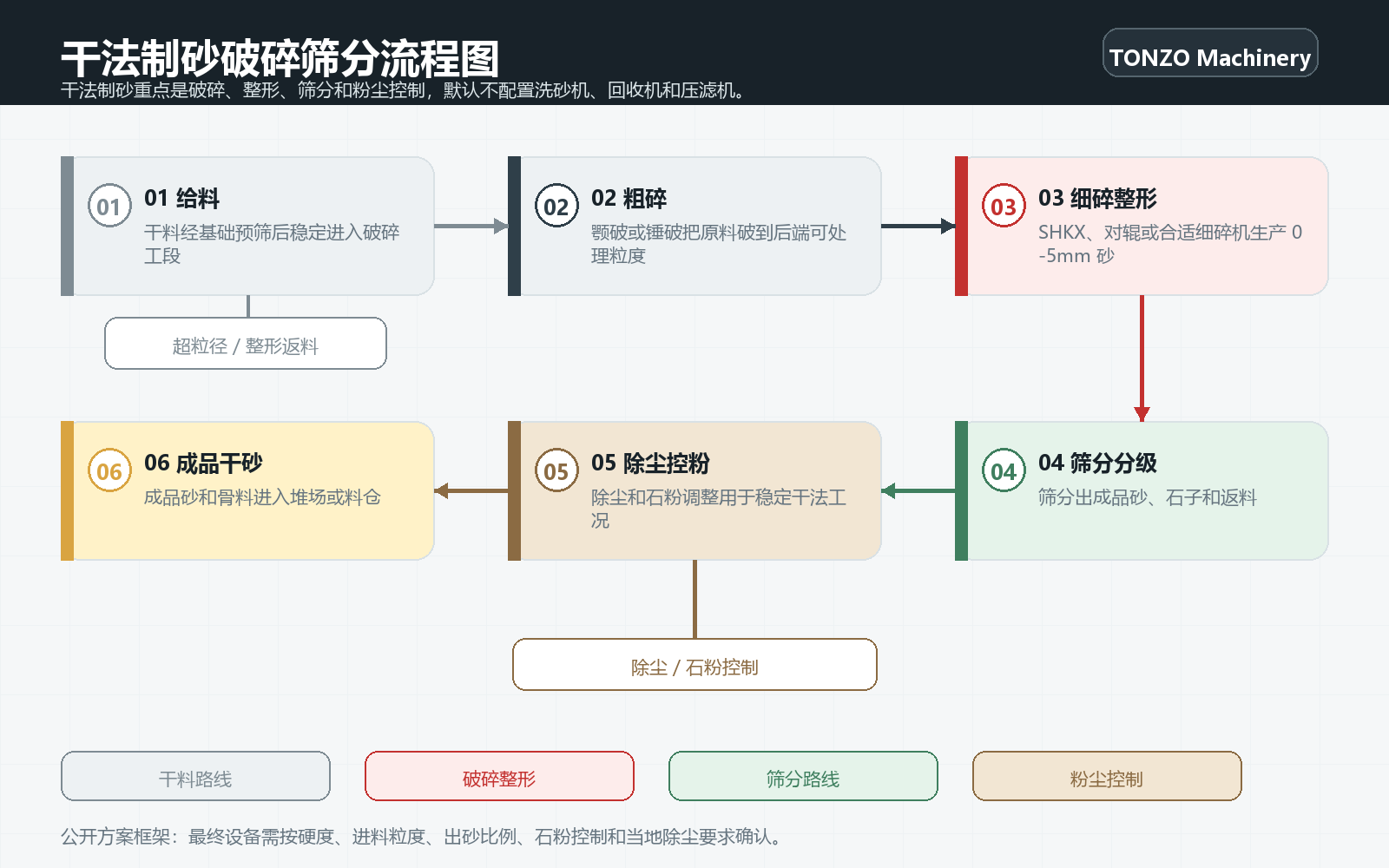

干法线物料与回料走向
主料路线
- 原料 -> 给料 -> 颚破粗碎 -> 二破 / 细碎 -> 筛分 -> 成品皮带堆料
闭路回料路线
- 筛上超粒径料 -> 回料皮带 -> 二破 / 细碎设备 -> 再次筛分
粉尘控制路线
- 破碎点、筛分点和转运点 -> 喷淋 / 封闭 / 收尘 -> 按当地环保要求配置
工艺段与设备匹配
各工段标配 / 可选设备
| 工艺工段 | 标配设备 | 可选配套设备 |
|---|---|---|
| 给料 | ZSW / GZD 振动给料机。 | 大块原石、细泥细料较多时，选择 GZT 棒条给料机。 |
| 粗碎 | WLC 颚式破碎机。 | 进料较小且中低硬度时，可讨论简化粗碎配置。 |
| 二破 / 细碎 | 按物料选择重锤破、对辊破、液压圆锥破或 SHKX 细碎机。 | 精品砂整形或粒型要求高时，增加 SHKX 或圆锥整形段。 |
| 筛分 | 倾斜振动筛或水平筛。 | 高精度干砂分级优先水平筛；粗骨料分级优先斜筛。 |
| 回料 | 筛上料回料皮带。 | 按闭路比例和产能目标增设中转料仓或调速皮带。 |
| 除尘 | 喷淋抑尘或封闭转运点。 | 环保要求严格时，讨论布袋除尘、密封皮带和厂房封闭。 |
| 成品堆料 | WLB 成品皮带输送机。 | 可按成品规格增加多条成品皮带、料仓或装车系统。 |
产能规划参考
以下为前期方案沟通参考，不等于固定产量。实际产能受硬度、含水率、粒级组成和闭路比例影响。
| 生产线规模 | 常见产能目标 | 配置思路 |
|---|---|---|
| 小型线 | 50-100 t/h | ZSW380x95 给料机 + WL80 颚破 + PCZ1008 重锤破 + 1230 振动筛。 |
| 中型线 | 100-200 t/h | ZSW490x110 给料机 + WL110 颚破 + PCZ1310 重锤破 + 1548 三层振动筛。 |
| 大型线 | 200-300 t/h | ZSW490x130 给料机 + WL140 颚破 + SHKX1600 细碎机 + 1860 水平精细筛。 |
三档产能成套设备配置
以下为常见成套配置方向，具体设备规格按硬度、含泥含水、筛孔、闭路比例和粉尘要求核对。
低成本石灰石干法线
石灰石、青石等中低硬度脆性物料，主要生产普通砂石料。
约 50-150 t/h
- 给料：ZSW / GZD 振动给料机
- 粗碎：WLC 颚式破碎机
- 二破：PCZ 重锤破或 PC 普通锤破按产能选择
- 筛分：倾斜振动筛
- 输送：WLB 皮带输送机
- 适合：投资预算敏感、成品洁净度要求不高的干法砂石线
标准机制砂闭路线
希望通过筛分和回料稳定 0-5mm 机制砂与多规格骨料。
约 100-250 t/h
- 给料：GZT 棒条给料机或 ZSW 振动给料机
- 粗碎：WLC 颚式破碎机
- 二破 / 细碎：对辊破、重锤破或 SHKX 细碎机
- 筛分：水平筛或多层振动筛
- 回料：筛上料回流破碎
- 除尘：封闭转运点和喷淋抑尘
硬岩干法骨料线
花岗岩、玄武岩、河卵石等磨蚀性强的硬岩，需控制耐磨件成本。
约 150-300 t/h
- 给料：GZT 重型棒条给料机
- 粗碎：WLC 颚式破碎机
- 二破：GPY 单缸或 HPY 多缸液压圆锥破
- 筛分：水平筛或大型多层振动筛
- 输送：耐磨 WLB 皮带输送机
- 备注：不建议用锤破长期处理高硬岩
适用原料
- 石灰石、青石、河卵石、风化岩以及中等硬度脆性石料。
- 适合干法破碎筛分的各类矿石原石。
- 优先适配低含泥原料；高黏土物料需先评估是否适合干法筛分。
含泥分级
- 低泥干料: 含泥量 <8%-10%，物料较干燥，适合干法破碎筛分，可通过除尘和封闭转运控制粉尘。
- 中泥或轻微潮湿: 含泥量约 10%-15% 或含水偏高，筛分效率会下降；需评估是否增加滚筒筛预处理、喷淋抑尘或改为水洗。
- 高泥湿黏料: 高黏土、泥团或雨季湿料容易糊筛、堵料，不建议直接按干法机制砂线配置。
处理目标
- 通过干式破碎筛分生产标准机制砂与分级骨料。
- 在物料洁净度允许时取消水洗段，避免产生洗砂污水。
- 筛上大料可回流破碎段，形成闭路循环生产。
- 通过筛分和回料控制成品规格，按项目需要分出砂、石子和石粉。
水洗需求区分
- 干法线默认不配置洗砂机、尾砂回收机和压滤机。
- 如果客户要求成品砂更洁净、含粉含泥更低，应转入水洗制砂生产线。
- 如果只需要道路基层料或普通骨料，可优先保留干法流程，降低水处理投入。
- 如果现场粉尘要求严格，需要优先讨论封闭转运、喷淋抑尘或收尘系统。
可选湿法处理段
- 原料含泥高、成品洁净度要求高时，干法线后端可改造为水洗制砂线。
- 只在局部粉尘控制场景中使用喷淋，不等同于洗砂工艺。
- 雨季湿料或泥团多时，应先评估滚筒筛 / 滚筒擦洗或水洗方案。
成品标准规格
机制砂
- 0-5mm 机制砂
- 干法机制砂含粉量和洁净度需按原料、筛分和除尘条件确认
分级骨料
- 5-10mm
- 10-20mm
- 20-31.5mm
回料与石粉
- 筛上超粒径料可通过回料皮带返回破碎段
- 石粉或细粉是否单独收集，需按当地环保和成品用途确认
成品方向
- 0-5mm 干法机制砂。
- 5-10mm、10-20mm、20-31.5mm 分级骨料。
- 筛上回料，不作为成品，返回破碎段形成闭路。
- 石粉或收尘粉，是否利用需按客户用途和当地要求确认。
关键选型边界
- 适合较干燥、低含泥原料。
- 高黏泥、高湿度物料可能糊筛并增加粉尘治理难度。
- 若要求精品水洗砂或严格洁净度，应讨论水洗制砂生产线。
- 硬岩精品骨料应优先评估颚破 + 圆锥破工艺，而不是单靠锤破。
- 中低硬度石灰石可讨论重锤破简化线；高硬花岗岩、玄武岩不建议长期用锤破。
- 只做 0-5mm 精品砂时，应重点讨论细碎整形和筛分精度，而不是只看主机产能。
- 粉尘管控严格的场地，应把除尘和封闭输送作为方案必要部分。
报价前需要提供的信息
- 原料种类与硬度
- 含泥量和含水率
- 最大进料尺寸
- 目标小时产能
- 成品规格要求
- 除尘要求和现场布局
- 是否需要闭路回料
- 是否只做 0-5mm 机制砂，还是同时生产多规格骨料
- 当地是否限制粉尘排放，是否有厂房或封闭要求
- 电压、场地长度宽度、料堆位置和装车方式
