方案定位
石灰石重锤破简化生产线的核心是“适合物料才简化”。它可以减少设备数量和土建复杂度，但不能拿来替代硬岩的颚破 + 圆锥破方案。
标准工艺流程
01. 给料
将适合的软岩或中低硬度脆性原料送入重锤破。
ZSW / GZT 给料机
02. 单段破碎
在物料条件允许时，把原料一次破碎到普通骨料粒度。
PCZ / PCF 重锤式破碎机
03. 筛分
分出成品规格，必要时筛上料回流。
倾斜振动筛
04. 回料控制
筛上超粒径物料返回重锤破，减少不合格大料。
回料皮带
05. 输送
输送成品骨料并连接回流工段。
WLB 皮带输送机
06. 可选除尘或水洗
仅在现场工况需要时配置。
喷淋除尘或简易水洗段

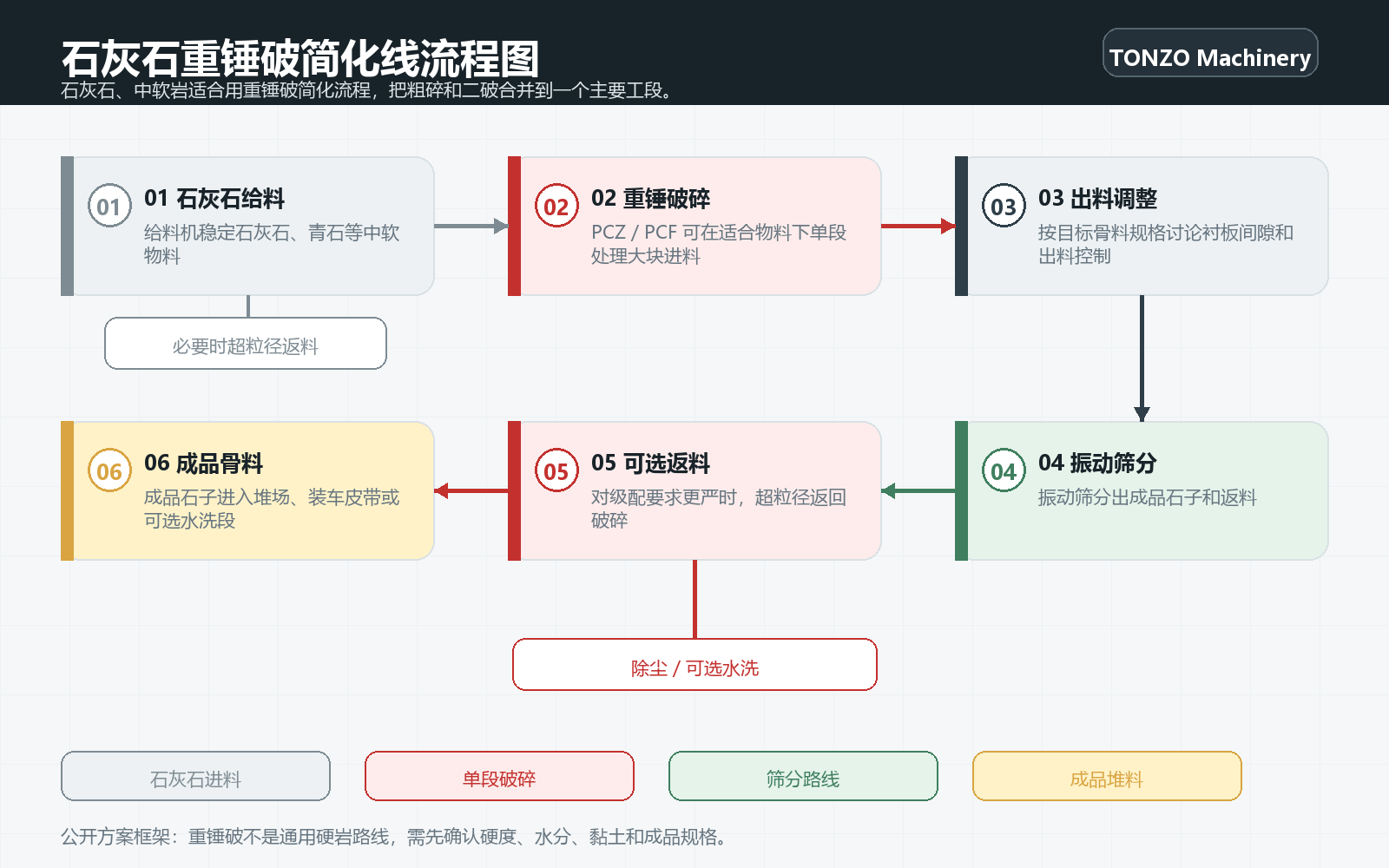

石灰石重锤破简化线物料走向
主料路线
- 原料 -> 给料机 -> PCZ / PCF 重锤破 -> 振动筛 -> 成品皮带堆料
回料路线
- 筛上超粒径料 -> 回料皮带 -> 重锤破再次破碎 -> 再筛分
可选环保路线
- 粉尘点 -> 喷淋 / 封闭 / 收尘；高泥成品砂 -> 可选洗砂 / 脱水
工艺段与设备匹配
| 工艺作用 | 推荐设备页 | 选型说明 |
|---|---|---|
| 给料 | 给料机 | 按进料大小和是否需要预筛分选择普通振动或棒条给料。 |
| 主破碎 | PCZ / PCF 重锤式破碎机 | 适合石灰石和低磨蚀脆性物料的主机。 |
| 筛分 | 振动筛 | 普通斜筛常用于骨料分级。 |
| 输送 | WLB 皮带输送机 | 连接给料、破碎、筛分和成品堆料。 |
各工段标配 / 可选设备
| 工艺工段 | 标配设备 | 可选配套设备 |
|---|---|---|
| 给料 | ZSW / GZD 振动给料机。 | 原料块度较大、含细泥较多时，可选 GZT 棒条给料机。 |
| 主破碎 | PCZ 单段重锤破碎机。 | 更重视粒型时可讨论 PCF 反击重锤破；超大产能项目再评估 2PCZ。 |
| 筛分 | 倾斜振动筛。 | 需要多规格成品时选多层筛；含泥湿料不建议直接用普通筛硬筛。 |
| 回料 | 筛上料回料皮带。 | 按成品粒度要求增加中转料斗或调速皮带。 |
| 输送 | WLB 皮带输送机。 | 按成品规格布置多条堆料皮带或料仓。 |
| 除尘 / 水洗 | 喷淋抑尘或封闭转运点。 | 粉尘严控时增加收尘；成品洁净度要求高时增加洗砂、脱水和尾砂回收。 |
产能规划参考
以下为重锤破型号范围内的方案参考。物料硬度、进料尺寸和含水率会影响产能。
| 生产线规模 | 常见产能目标 | 配置思路 |
|---|---|---|
| 小型线 | 50-110 t/h | PCZ1008 重锤破 + 1230 振动筛。 |
| 中型线 | 120-180 t/h | PCZ1310 重锤破 + 1548 振动筛。 |
| 大型线 | 220-350 t/h | PCZ1512 重锤破 + 1860 振动筛。 |
三档产能成套设备配置
以下配置用于官网初步沟通。正式方案必须确认石料硬度、含水含泥、进料粒径、成品用途和是否需要回料。
低成本小型石灰石线
乡镇砂石场、小型水泥原料、回填骨料，原料为低硬度干净石灰石。
约 50-110 t/h
- 给料：ZSW / GZD 振动给料机
- 主机：PCZ1008 重锤破
- 筛分：1230 倾斜振动筛
- 输送：WLB 皮带输送机
- 特点：设备少、土建简单、投资低
中型普通骨料线
中小型石料厂，生产普通建筑石子和水泥原料。
约 120-180 t/h
- 给料：ZSW490 或 GZT 棒条给料机
- 主机：PCZ1310 / PCF1210 重锤破
- 筛分：1548 多层振动筛
- 回料：筛上料回流重锤破
- 可选：喷淋抑尘或封闭转运
大产能石灰石单段线
石灰石矿山、水泥厂原料破碎或低磨蚀脆性料大产能生产。
约 220-350 t/h
- 给料：GZT 重型给料机
- 主机：PCZ1512 / PCZ1615 重锤破
- 筛分：1860 / 2060 振动筛
- 输送：多条 WLB 成品皮带
- 边界：如掺入花岗岩、玄武岩，应转为颚破 + 圆锥破方案
适用原料
- 石灰石、青石、白云石、页岩、石膏、煤矸石等低硬度脆性物料。
- 参考边界为抗压强度不高于约 200MPa 的物料，最终需按实物确认。
含泥分级
- 低泥干料: 石灰石、青石等干净脆性物料适合重锤破简化线，可减少前端设备和土建。
- 轻微含泥 / 含水: 物料略含泥或含水时可以讨论，但需要确认是否堵料、粘腔和筛分效率下降。
- 高黏土湿料: 泥团、黏土和高湿物料容易堵塞破碎腔或筛分系统，不建议直接按重锤破简化线配置。
处理目标
- 用一台重锤破作为主破碎设备，简化工艺。
- 在适合的石灰石或软岩项目中，可减少颚破等前端设备投入。
- 生产普通砂石、水泥原料或回填骨料，不以高硬岩精品粒型为主要目标。
- 通过筛分和少量回料控制 0-40mm、0-60mm 或多规格普通骨料。
水洗需求区分
- 本线默认是干式简化破碎线，不默认配置完整水洗回收系统。
- 如果石灰石含泥高、成品洁净度要求高，可在后端增加洗砂和脱水筛。
- 如果只是水泥原料、回填料或普通砂石，可优先保留干法配置。
- 现场粉尘要求严格时，优先讨论喷淋抑尘、封闭转运和收尘。
可选湿法处理段
- 石灰石干净、只做普通骨料时，一般不需要水洗段。
- 若要生产更洁净的 0-5mm 成品砂，可在后端增加 XS / LSX 洗砂和 WLTS 脱水筛。
- 高泥或高湿物料应优先评估滚筒筛、滚筒擦洗或洗砂方案，而不是直接进重锤破。
成品标准规格
普通骨料
- 0-40mm
- 0-60mm
- 按筛分配置生产多规格建筑石料
水泥原料
- 具体粒度按后端工艺确认。
可选机制砂
- 若要求 0-5mm 成品砂，需按出砂率和粒型重新评估细碎、筛分或水洗段。
成品方向
- 0-40mm 或 0-60mm 普通混合骨料。
- 按筛网配置生产 5-10mm、10-20mm、20-31.5mm 等建筑石料。
- 水泥原料或回填料，粒径按后端用途确认。
- 0-5mm 机制砂仅作为可选方向，不是本线默认重点。
关键选型边界
- 低硬度石灰石和类似脆性物料优先。
- 不适合花岗岩、玄武岩等高磨蚀硬岩。
- 不优先用于粒型要求严格的精品骨料生产。
- 湿料可讨论，但堵料风险仍取决于黏土和进料状态。
- 重锤破简化线的前提是物料适合，不应为了低成本牺牲长期耐磨件成本。
- 若客户明确要求高标骨料粒型，应转向颚破 + 圆锥破 + 精细筛分方案。
- 含泥高或需要精品水洗砂时，应把洗砂、脱水和尾砂回收作为后端模块单独评估。
- PCZ、PCF、2PCZ 与 PC 普通锤破、SHKX 可逆细碎机要分开展示，不混用参数。
报价前需要提供的信息
- 原料种类和硬度
- 含水率和黏土情况
- 目标产能
- 成品粒径要求
- 预算方向和场地条件
- 原料是否混入花岗岩、玄武岩等高磨蚀石料
- 是否只做普通骨料，还是要 0-5mm 机制砂
- 是否需要水洗或除尘环保配置
- 是否希望单段简化，还是接受颚破 + 二破多设备方案
客户常问的方案问题
什么时候适合选择重锤破生产线？
石灰石、青石等中低硬度脆性物料，且客户希望简化流程、减少设备数量时，可以讨论以PCZ / PCF 重锤破为核心的破碎筛分路线。
重锤破产线报价前需要确认什么？
需要确认石料种类、硬度、含水含泥、最大进料、要求出料粒度、目标产能，以及破碎后是否需要振动筛或水洗设备。
