方案定位
这条生产线面向已经有水洗工序的砂石项目，用来减少细砂流失、处理洗砂泥浆尾水，并规划清水循环回用。
它不是替代前端破碎或洗砂设备的独立主机，而是接在轮斗洗砂机、螺旋洗砂机或其他水洗设备后面的环保与回收工段。
标准工艺流程
01. 上料给料
按前端破碎水洗工艺，把石料或砂石原料送入生产线。
GZT 棒条给料机或 ZSW 振动给料机
02. 粗碎头破
对大块原料进行一级破碎，为二破和筛分做准备。
WLC 颚式破碎机
03. 二级破碎
根据石料硬度和成品骨料要求匹配二级破碎设备。
PCZ 重锤破、单缸液压圆锥破或多缸液压圆锥破
04. 筛分分级
分离骨料规格，并把适合水洗的物料送入洗砂段。
倾斜筛、水平筛或 WLGSX 滚筒筛
05. 洗砂
清洗砂石，同时产生含细砂和泥粉的溢流泥浆。
XS 轮斗洗砂机、LSX 螺旋洗砂机或 2LSX 双螺旋洗砂机
06. 细砂回收
从洗砂尾水中回收细砂，并把浓缩细砂送入脱水环节。
WS 尾砂回收机，含旋流器、渣浆泵和脱水筛
07. 脱水
对洗净砂和回收细砂进行脱水，再由皮带输送堆料。
WLTS 高频直线脱水筛
08. 板框压滤泥浆处理
处理剩余泥水，排出泥饼，并在水质允许时把清水回流洗砂系统。
HHT 自动板框压滤机，配套渣浆泵和缓存池

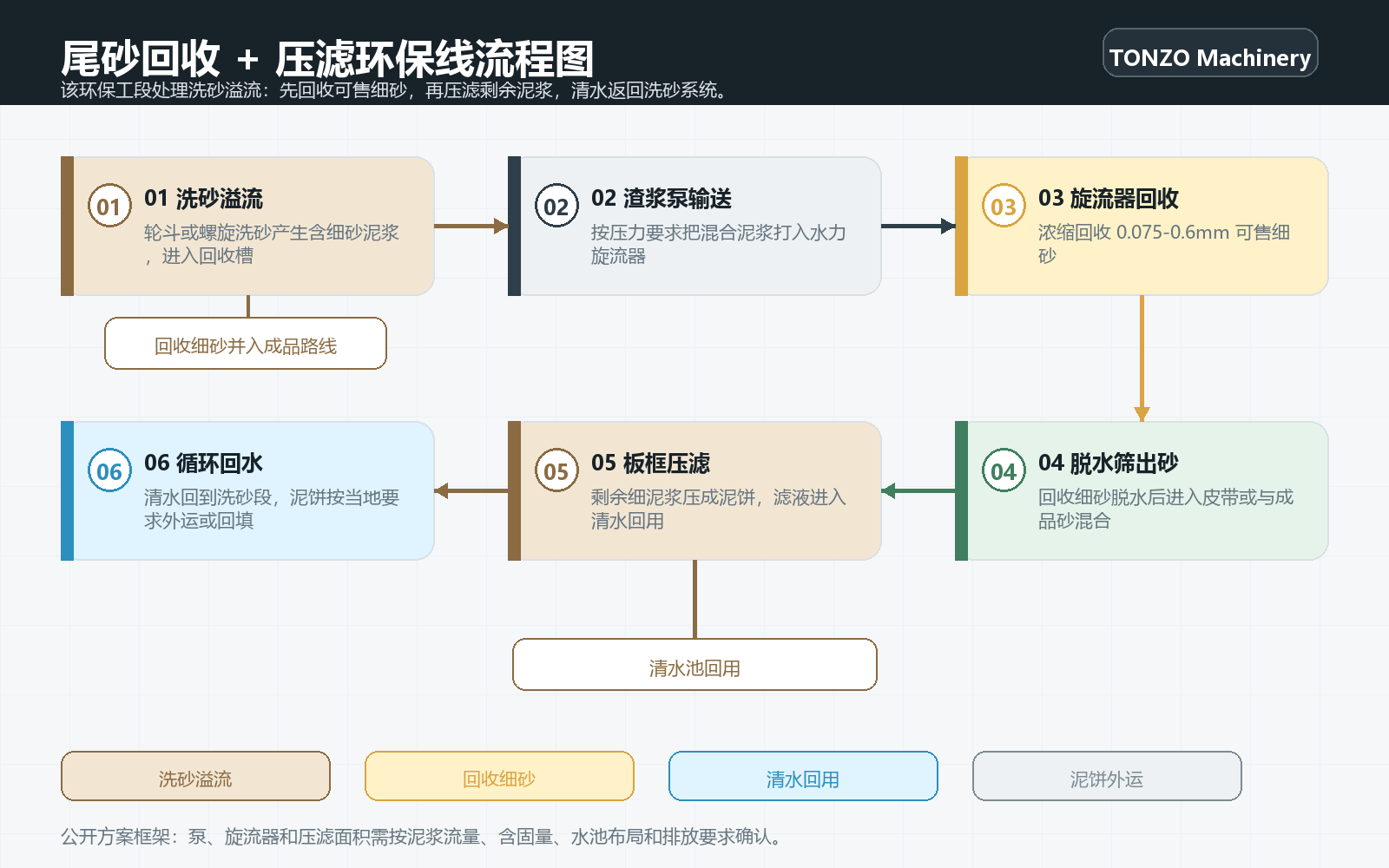

物料、细砂与水路走向
成品砂路线
- 原料 -> 洗砂机 -> WLTS 脱水筛 -> WLB 皮带输送机 -> 成品砂料堆
细砂回收路线
- 洗砂溢流泥浆 -> WS 尾砂回收机 -> 旋流器浓缩 -> 脱水筛 -> 回收砂并入成品砂
污水压滤路线
- WS 溢流污水 -> 缓存池 / 沉淀池 -> 渣浆泵 -> HHT 板框压滤机 -> 清水回流与泥饼外运
工艺段与设备匹配
| 工艺作用 | 推荐设备页 | 选型说明 |
|---|---|---|
| 给料 | 给料机 | 根据原料粒度和是否需要预筛分，选择棒条给料或普通振动给料。 |
| 粗碎 | WLC 颚式破碎机 | 当前端需要原石破碎再进入洗砂流程时使用。 |
| 二级破碎 | 重锤破 / 液压圆锥破 | 中低硬度合适物料可讨论重锤破；高硬岩应讨论液压圆锥破。 |
| 筛分 | 振动筛 / WLGSX 滚筒筛 | 骨料分级用振动筛，高泥预筛分可用滚筒筛。 |
| 洗砂 | 洗砂机 | 轮斗和螺旋洗砂机按含泥量、产能和清洗深度匹配。 |
| 脱水 | WLTS 高频直线脱水筛 | 对洗净砂和回收细砂进行脱水，再进入皮带输送。 |
| 细砂回收 | WS 尾砂回收机 | 从洗砂溢流中回收 0.075-0.6mm 细砂，是本环保线核心设备。 |
| 压滤处理 | HHT 板框压滤机 | 用于泥浆压滤、泥饼外运和清水回流规划。 |
| 输送 | WLB 皮带输送机 | 连接洗净砂、回收砂和成品堆料环节。 |
各工段标配 / 可选设备
| 工艺工段 | 标配设备 | 可选配套设备 |
|---|---|---|
| 上料给料 | GZT 棒条给料机，用于大块原石破碎前端。 | 原料较干净、粒度较均匀时，可讨论 ZSW 振动给料机。 |
| 粗碎 | WLC 系列颚式破碎机，如 WL80 / WL110 / WL125 / WL140 / WL160 / WL200。 | 场地频繁转场时，可讨论移动颚破站。 |
| 二级破碎 | 按石料硬度选择 PCZ 重锤破、单缸液压圆锥破或多缸液压圆锥破。 | 精品制砂且进料条件合适时，可讨论 SHKX 欧版可逆细碎机。 |
| 骨料筛分 | 倾斜振动筛或水平振动筛。 | 高泥原料预筛分时，可讨论 WLGSX 滚筒筛。 |
| 水洗工段 | XS 轮斗洗砂机、LSX 单螺旋洗砂机或 2LSX 双螺旋洗砂机。 | 高黏土风化料可讨论 RXT 滚筒擦洗洗石机。 |
| 细砂脱水 | WLTS 高频直线脱水筛。 | 简化布局可讨论普通单层脱水筛。 |
| 细砂回收核心 | WS 尾砂回收一体机，包含旋流器和渣浆泵。 | 高泥或大产能项目可讨论加大双旋流器款。 |
| 污水深度处理 | HHT 程控自动拉板板框压滤机。 | 加药搅拌桶、渣浆输送泵、缓存池和管路系统。 |
| 物料转运 | WLB 皮带输送机全套。 | 按堆料方式和粉尘控制要求，讨论密封皮带或卸料小车。 |
| 环保辅件 | 破碎和转运段需要时配置喷淋抑尘。 | 建筑垃圾水洗料可讨论除铁模块；隔音罩、水质在线监测等作为项目辅助模块讨论。 |
产能规划参考
以下按常见水洗线规模列出配置方向，设备大小取决于洗砂水量、含泥量、细砂含量、沉淀池状态、压滤周期和当地环保要求。
| 生产线规模 | 常见产能目标 | 配置思路 |
|---|---|---|
| 小型洗砂环保线 | 50-100 t/h | XS2410 轮斗洗砂机 + WS8018 / WS9020 尾砂回收机 + WLTS1230 脱水筛 + HHT30/800 压滤机；前端参考 WL80 颚破 + PCZ1008 重锤破 + 1230 倾斜筛 + 小型 WLB 皮带。 |
| 中型洗砂环保线 | 100-200 t/h | LSX1580 单螺旋洗砂机 + WS1225 / WS1530 尾砂回收机 + WLTS1536 脱水筛 + HHT60/1000 压滤机；前端参考 WL110 颚破 + PCZ1310 重锤破 + 1548 三层斜筛 + 中型 WLB 皮带。 |
| 大型洗砂环保线 | 200-300 t/h | 2LSX1580 双螺旋洗砂机 + WS1836 / WS2042 双旋流器尾砂回收机 + WLTS1842 / WLTS2048 脱水筛 + HHT100/1250 至 HHT150/1250 压滤机；前端参考 WL140 / WL160 颚破 + HPY 多缸液压圆锥破 + 1860 / 2060 筛分设备。 |
三档产能成套设备配置
以下为常见成套配置方向，具体设备数量和规格按泥浆水量、含泥量、场地水池和压滤周期核对。
小型洗砂环保线
小型水洗砂厂或场地紧凑、需要改善细砂流失和清池问题的项目。
50-100 t/h
- 水洗主机：XS2410 轮斗洗砂机
- 细砂回收：WS8018 / WS9020 尾砂回收机
- 脱水筛：WLTS1230
- 压滤机：HHT30/800 自动拉板压滤机
- 前端破碎：WL80 颚破 + PCZ1008 重锤破
- 筛分：1230 倾斜振动筛
- 输送：小型 WLB 皮带全套
中型洗砂环保线
主流水洗砂厂，需要连续洗砂和日常尾水处理。
100-200 t/h
- 水洗主机：LSX1580 单螺旋洗砂机
- 细砂回收：WS1225 / WS1530 尾砂回收机
- 脱水筛：WLTS1536
- 压滤机：HHT60/1000 自动拉板压滤机
- 前端破碎：WL110 颚破 + PCZ1310 重锤破
- 筛分：1548 三层斜筛
- 输送：中型 WLB 皮带全线
大型洗砂环保线
大型砂石厂或高产量水洗线，环保要求更高。
200-300 t/h
- 水洗主机：2LSX1580 双螺旋洗砂机
- 细砂回收：WS1836 / WS2042 双旋流器尾砂回收机
- 脱水筛：WLTS1842 / WLTS2048
- 压滤机：HHT100/1250 至 HHT150/1250 自动板框压滤机
- 前端破碎：WL140 / WL160 颚破 + HPY 多缸液压圆锥破
- 筛分：1860 / 2060 多层筛分设备
- 配套：双组渣浆泵、大容量加药系统、密封除尘皮带讨论
适用原料
- 前端水洗原料：河卵石、花岗岩、石灰石、风化山砂、石英砂、机制碎石、低硬度青石。
- 少量建筑垃圾再生骨料水洗工况，可在确认水洗流程后讨论。
- 待处理介质：洗砂溢流泥浆，含细砂、泥土、黏土和石粉。
- 现有洗砂厂沉淀池淤泥和尾泥。
含泥分级
- 低泥: 泥土占比 <10%，沉淀池淤积较少；可先讨论 WS 尾砂回收机，压滤机可间歇使用或作为选配。
- 中泥: 泥土占比约 10%-25%，建议配置 WS 尾砂回收 + HHT 板框压滤，作为日常连续污水处理系统。
- 高泥: 泥土占比 >25%，建议讨论完整成套系统，并加大旋流器规格、渣浆泵能力和压滤过滤面积。
处理目标
- 从洗砂溢流中回收细砂，条件合适时产出可利用的 0-5mm 回收砂。
- 泥水分离后，清水回流洗砂系统，适当降低新水用量，具体效果需按现场水质确认。
- 泥浆压滤成泥饼，便于外运、回填或其他当地允许用途；泥饼含水率需按泥浆性质和压滤工况确认。
- 减少污水外排压力和沉淀池清淤工作量，用于更严格环保项目的规划。
水洗需求区分
- 本成套设备只适用于水洗生产线。干式破碎筛分没有洗砂泥浆，通常不需要 WS + HHT 成套设备。
- 如果只做粗骨料、不回收 0-5mm 细砂，可先讨论更简化的沉淀池水处理方案。
可选湿法处理段
- 泥浆需要调理时，可讨论 PAC / PAM 加药搅拌桶。
- 高泥或大产能项目，可讨论加大旋流器或双旋流器配置。
- 需要联动控制时，可讨论泵、回收机、压滤机的 PLC 一体化控制。
- 冬季低温结冰地区，应讨论管道保温和封闭厂房。
成品标准规格
回收细砂
- 0-5mm 水洗 / 回收砂
- 用于商混、透水砖等下游用途前，需客户检测确认
分级骨料
- 5-10mm
- 10-20mm
- 20-31.5mm
泥饼与循环水
- 泥饼含水率为参考结果，受泥浆性质、加药调理和压滤周期影响。
- 清水回用是项目目标，不作为无条件保证。
成品方向
- 回收精品细砂：0-5mm，级配和洁净度达标后可作为机制砂方向使用。
- 分级骨料：前端含筛分流程时，可产出 5-10mm、10-20mm、20-31.5mm 骨料。
- 压滤泥饼：用于外运、回填或其他当地允许用途，通常不作为骨料产品。
- 循环清水：在水质和现场布局允许时，回流洗砂系统复用。
关键选型边界
- 适合水洗制砂生产线，细砂流失明显、沉淀池容易淤堵的项目。
- 适合当地环保政策限制污水外排，需要讨论零排放规划目标的项目。
- 适合原料含泥量高、清淤人工和设备成本较高的现场。
- 适合场地狭小、没有空间修建大型多级沉淀池的项目。
- 适合希望回收流失细砂、提高成品砂产量的客户。
- 干式破碎筛分线没有水洗和泥浆，通常不需要这套 WS + HHT 成套设备。
- 项目产能小于 30 t/h 且属于短期临时工地时，可先讨论小型 WS 回收 + 定期清池，不一定上完整压滤系统。
- 泥浆中含大量塑料、木屑、杂草等杂物时，应前端增加格栅或过滤筛，避免堵塞旋流器和滤板。
- 冬季低温结冰地区，应加入管道保温和封闭厂房规划。
报价前需要提供的信息
- 制砂原料实拍、泥浆取样视频和含泥量信息
- 生产线目标小时处理产能
- 前端破碎线最大进料块径、石料硬度
- 是否产出精品 0-5mm 机制砂，对细砂回收率有无目标
- 当地环保要求：是否限制废水外排，是否要求零排放规划
- 厂区场地长宽、有无沉淀池、场地高低落差
- 供电电压、现场清水供水条件
- 是否需要泵、回收机、压滤机 PLC 一体化控制
- 冬季气温、是否搭建封闭厂房
- 预算倾向：简化沉淀池辅助回收 / 全套自动压滤环保线
