方案定位
建筑垃圾回收生产线用于把适合处理的混凝土块、砖块、道路拆除料和惰性建筑废弃物加工成再生骨料。
本方案按固定式或半固定式生产线展示，围绕给料、破碎、筛分、输送、可选水洗、可选泥浆处理，以及除铁、喷淋抑尘等辅助模块进行配置。

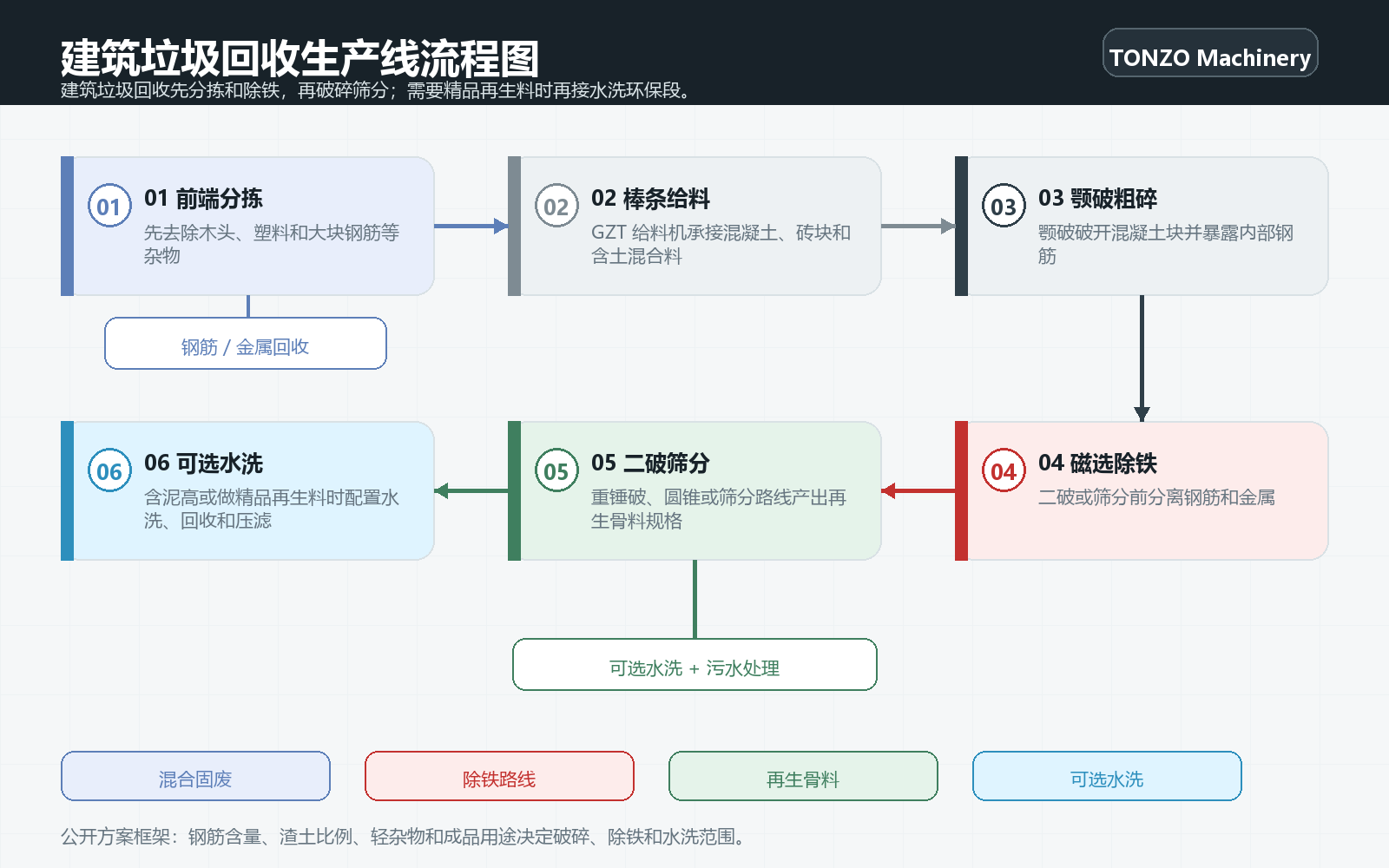

标准工艺流程
01. 原料接收与预分拣
去除不适合破碎的杂物、超大钢件和不可破碎物。
人工或机械预分拣，按项目条件配置
02. 棒条或振动给料
稳定给料，降低大块物料对头破的冲击。
GZT 棒条给料机或 ZSW / GZD 振动给料机
03. 颚式粗破
对混凝土块、砖块和混合脆性物料进行一级破碎。
WLC 颚式破碎机
04. 除铁
一级破碎后去除钢筋、铁件等金属杂物。
辅助除铁模块
05. 二级破碎
按硬度、含水率、目标粒度和耐磨成本，把物料破碎到再生骨料规格。
重锤破、普通锤破或 PSJ 对辊破
06. 筛分分级
分出再生骨料规格，必要时大料返回再破。
WLGSX 滚筒筛沙机或振动筛
07. 皮带输送与堆料
连接各工艺段，并把成品再生骨料输送到料堆。
WLB 皮带输送机
08. 喷淋抑尘
在给料、破碎、转运、筛分点增加喷淋，降低扬尘。
辅助喷淋系统
干式基础流程 / 水洗精品流程
干式基础流程
- 原料堆场
- 人工预分拣，拣除杂物和粗钢筋
- GZT 棒条给料机
- WLC 颚式粗破
- 皮带除铁器除铁
- 二级破碎设备
- 振动筛分级
- WLB 皮带机分堆成品
水洗精品流程
- 原料堆场
- 预分拣
- 棒条给料
- 颚破
- 除铁
- 二破
- 筛分
- XS 轮斗 / LSX 螺旋洗砂机
- WLTS 脱水筛
- WS 尾砂回收机
- HHT 板框压滤机，污水循环处理支持
工艺段与设备匹配
| 工艺作用 | 推荐设备页 | 选型说明 |
|---|---|---|
| 给料 | 给料机 | 大块多、含土细料需要预筛分时优先考虑棒条给料机；物料较均匀时可用普通振动给料机。 |
| 一级破碎 | WLC 颚式破碎机 | 适合建筑垃圾中混凝土块、砖块等物料的粗破，前提是先清除不适合进机的杂物。 |
| 二级破碎 | 重锤式破碎机 / 普通锤式破碎机 / PSJ 对辊破碎机 | 按物料硬度、目标粒度、含水率和耐磨成本选择；锤类设备更适合中低硬度脆性物料，对辊破可用于粒度控制讨论。 |
| 筛分 | WLGSX 滚筒筛沙机 / 振动筛 | 滚筒筛适合混合料、含泥料预分离；振动筛适合较干净再生骨料分级。 |
| 输送 | WLB 皮带输送机 | 连接给料、破碎、筛分和成品堆料。 |
| 湿料脱水 | WLTS 高频直线脱水筛 | 水洗或细砂回收后产生湿砂时使用。 |
| 泥浆处理 | HHT 自动板框压滤机 | 湿法处理产生泥浆时，用于压滤处理和循环水回用支持。 |
各工段标配 / 可选设备
| 工艺工段 | 标配设备 | 可选配套设备 |
|---|---|---|
| 给料上料 | GZT 棒条预筛分给料机，建筑垃圾首选，可提前筛除泥土细渣。 | ZSW 普通振动给料机，适合原料已预先分拣干净、无大块冲击时替代。 |
| 粗碎头破 | WLC 系列颚式破碎机，如 WL80 / WL110 / WL125 等，按进料和产能选型。 | 移动颚破一体机仅作为频繁转场项目的可讨论方向，固定线页面不作为标配。 |
| 二级破碎 | PCZ 重锤破碎机，作为建筑垃圾再生骨料主流通用二破方案。 | PC 普通锤破用于软质砖瓦；SHKX 可逆细碎机用于精品再生砂；若硬石含量高，应讨论圆锥破。 |
| 除铁分离 | 悬挂式除铁器，作为辅助除铁模块。 | 高钢筋含量原料可讨论滚筒磁选机，具体配置需技术确认。 |
| 筛分分级 | 倾斜振动筛，用于再生骨料分级。 | WLGSX 滚筒筛用于高泥原料预筛分；水平筛用于精品骨料精细分级。 |
| 输送转运 | WLB 皮带输送机全套。 | 密封皮带、卸料小车按扬尘控制和堆料方式讨论。 |
| 环保水洗模块 | 需要水洗时配置 XS 轮斗洗砂机或 LSX 螺旋洗砂机。 | WLTS 脱水筛、WS 尾砂回收机、HHT 板框压滤机、喷淋除尘系统。 |
产能规划参考
以下只是前期沟通范围，不等于固定产量。实际产能会受物料组成、最大进料、破碎机排料口、筛孔、含水率和杂物含量影响。
| 生产线规模 | 常见产能目标 | 配置思路 |
|---|---|---|
| 小型线 | 50-100 t/h | GZT0932 棒条给料机 + WL80 WLC 颚破 + PCZ1008 重锤破 + 1020 / 1230 倾斜振动筛 + WLB 皮带 + 单台悬挂除铁器；水洗选配 XS2410 轮斗洗砂 + WLTS1230 脱水筛。 |
| 中型线 | 100-200 t/h | GZT1148 棒条给料机 + WL110 / WL125 颚破 + PCZ1310 重锤破 + 1548 三层斜筛 + 双除铁器；水洗选配 LSX1580 螺旋洗砂 + WS1225 尾砂回收 + HHT30/800 压滤机。 |
| 较大型线 | 200-300+ t/h | GZT1262 重型棒条给料机 + WL140 / WL160 颚破 + PCZ1512 / PCF1412 反击重锤 + 1860 / 2060 多层振动筛 + 双滚筒磁选除铁和密封除尘讨论；水洗参考 2LSX1580 双螺旋洗砂 + WS1530 尾砂回收 + HHT60/1000 压滤机。 |
三档产能成套设备配置
以下成套配置来自当前设备范围和用户提供的型号方向。正式方案仍需结合原料组成、杂物含量、成品规格和现场布置复核。
小型产线
村镇拆迁、小型工地自用。
50-100 t/h
- 给料：GZT0932 棒条给料机
- 粗破：WL80 WLC 颚破
- 二破：PCZ1008 重锤破
- 筛分：1020 / 1230 倾斜振动筛
- 输送：全套 WLB 皮带
- 配套：单台悬挂除铁器
- 水洗选配：XS2410 轮斗洗砂 + WLTS1230 脱水筛
中型产线
城市拆迁集中固废、建筑垃圾消纳场。
100-200 t/h
- 给料：GZT1148 棒条给料机
- 粗破：WL110 / WL125 颚破
- 二破：PCZ1310 重锤破
- 筛分：1548 三层斜筛
- 配套：双除铁器
- 水洗选配：LSX1580 螺旋洗砂 + WS1225 尾砂回收 + HHT30/800 压滤机
大型产线
规模化消纳产业园、固定大型破碎站。
200-300 t/h
- 给料：GZT1262 重型棒条给料机
- 粗破：WL140 / WL160 颚破
- 二破：PCZ1512 / PCF1412 反击重锤
- 筛分：1860 / 2060 多层振动筛
- 配套：双滚筒磁选除铁、全套密封除尘讨论
- 水洗参考：2LSX1580 双螺旋洗砂 + WS1530 尾砂回收 + HHT60/1000 压滤机
适用原料
- 废弃混凝土块：梁柱、地坪、承台等，含少量钢筋时需预分拣和除铁
- 红砖、青砖、加气砖、陶瓷碎块
- 沥青路面破碎料、旧水稳层混合料
- 高筋混凝土、钢筋笼、桩基废料，需规划预破碎和强化除铁
- 混合建筑垃圾：渣土、砖石、混凝土混杂物料
含泥分级
- 低泥: 泥土占比 <10%，主要为表层浮土，可优先讨论干式破碎筛分生产线。
- 中泥: 泥土占比约 10%-25%，成品粉尘可能偏大，建议配套喷淋降尘。
- 高泥: 泥土占比 >25%，或带淤泥黏土；若要外销精品骨料或再生砂，应讨论水洗系统、尾砂回收和压滤机。
需要先分拣的物料
- 木头、布料、塑料、生活垃圾和有机杂物
- 可能损坏破碎机的大块钢件
- 危废、化学污染物或污染土
- 超过给料机、破碎机进料能力的大块钢筋混凝土
- 含泥量很高、但没有规划水洗或泥浆处理的物料
处理目标
- 再生骨料：0-5mm 再生砂、5-10mm、10-20mm、20-31.5mm 骨料，用于商混、透水砖等用途前需客户检测确认。
- 道路基层 / 水稳料：0-31.5mm 混合级配料，无需精细分级。
- 场地回填土：仅粗破碎筛分，无严格粒径要求，优先低成本方案。
- 精品再生砂：需要水洗脱泥，去除粉尘泥土，提高附加值。
水洗需求区分
- 只做回填、道路基层：优先干式破碎筛分，不一定需要水洗。
- 外销精品骨料、再生制砂：应评估水洗脱泥、尾砂回收和压滤处理。
可选湿法处理段
- 滚筒擦洗洗石机或洗砂设备，用于含泥再生料清洗
- 轮斗洗砂机或螺旋洗砂机，用于可回收细砂组分清洗
- WLTS 高频直线脱水筛，用于水洗砂脱水
- WS 细砂回收机，用于洗砂尾水中的细砂回收
- HHT 自动板框压滤机，用于泥浆压滤和循环水处理支持
成品标准规格
精品再生骨料（外销）
- 再生砂：0-5mm
- 细骨料：5-10mm
- 中骨料：10-20mm
- 粗骨料：20-31.5mm
道路基层 / 水稳混合料
- 0-31.5mm 混合级配
- 通常无需多档精细分级
回填土料
- 0-50mm 粗碎混合料
- 除客户特别要求外，无严格粒径标准
成品方向
- 道路基层、底基层再生骨料
- 回填料、场地平整材料
- 经筛分或水洗后的再生砂、细骨料
- 非结构类施工用再生石料，具体用途需符合当地标准并由客户检测确认
关键选型边界
- 适合原料以混凝土、砖块、沥青固废为主，整体抗压强度相对较低的项目。
- 适合固定消纳场或拆迁工地，需要连续稳定产出再生骨料的场景。
- 适合有粉尘治理、污水处理或钢筋回收需求的项目。
- 若原料掺杂大量花岗岩、玄武岩等高硬度原石，不可单用锤破，二破需讨论单缸/多缸液压圆锥破。
- 若原料钢筋极粗、占比高，应增加滚筒磁选机，不能只依赖简易悬挂除铁器。
- 若泥土占比 >25%，且要外销精品骨料，必须讨论完整水洗、尾砂回收和压滤成套。
- 若原料全为轻质泡沫、塑料、木材杂物，应前置人工分拣平台，或讨论风选除杂设备。
- 短期临时施工、频繁转场时，更适合讨论移动破碎一体机，不建议直接按固定式成套产线报价。
报价前需要提供的信息
- 原料实拍照片、取样视频
- 原料最大进料块径
- 钢筋含量高低：少量 / 中等 / 大量粗钢筋
- 目标小时处理产能
- 成品用途：回填 / 道路基层 / 外销精品再生砂骨料
- 要求成品粒径规格
- 厂区场地长宽尺寸、是否有厂房基础
- 当地环保要求：是否允许干式生产、是否强制污水处理或零排放
- 供电电压、现场吊装运输条件
- 是否需要移动式整套设备
