方案定位
河卵石制砂不能按石灰石简化线处理。因为卵石磨蚀性强，通常需要颚破、圆锥或细碎整形、筛分、水洗和回收等工段配合。
标准工艺流程
01. 预筛给料
输送河卵石，并在破碎前分离部分细料。
GZT 棒条给料机
02. 一级粗碎
将较大卵石破碎到适合后端整形和细碎的粒度。
WLC 颚式破碎机
03. 制砂整形
按卵石硬度、磨蚀性和出砂率目标选择二破 / 细碎设备。
GPY / HPY 圆锥破、SHKX 可逆细碎机或对辊破
04. 筛分
分出砂和骨料规格，筛上料回流。
振动筛
05. 水洗
去除泥土，提高成品砂洁净度。
LSX 螺旋洗砂机或 XS 轮斗洗砂机
06. 脱水与回收
砂子脱水、回收细砂，并支持污水处理规划。
WLTS 脱水筛、WS 回收机和可选 HHT 压滤机
07. 成品输送
将水洗砂和分级骨料分别输送到成品堆场。
WLB 皮带输送机

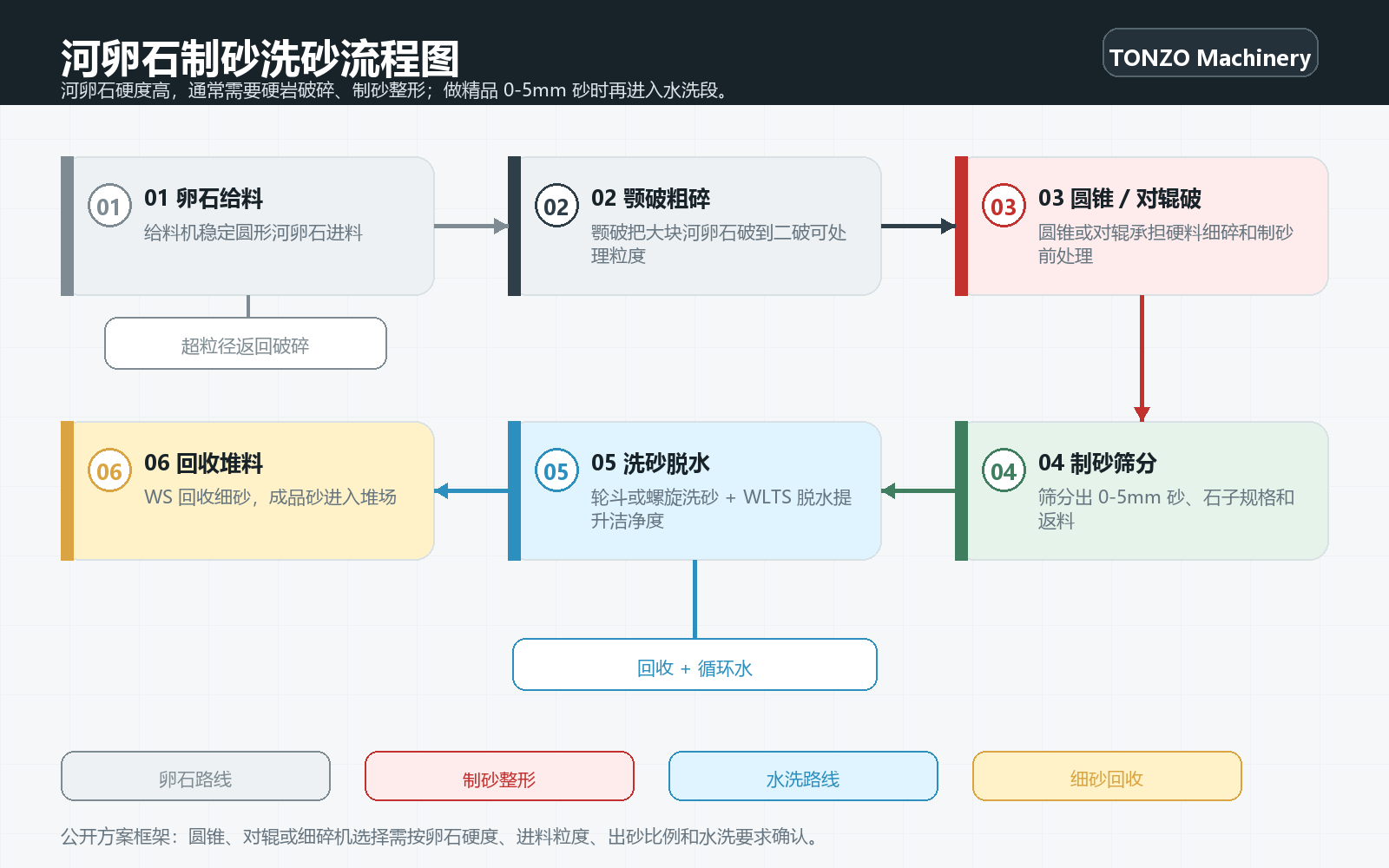

河卵石制砂洗砂物料与水路走向
破碎制砂路线
- 河卵石原料 -> GZT 给料 -> WLC 颚破 -> 圆锥 / 细碎 / 对辊制砂 -> 振动筛分级
筛上回料路线
- 筛上超粒径卵石 -> 回料皮带 -> 二破 / 细碎设备 -> 再次筛分
水洗回收路线
- 0-5mm 砂料 -> 洗砂机 -> WLTS 脱水筛 -> WS 细砂回收 -> HHT 压滤或沉淀池循环
工艺段与设备匹配
| 工艺作用 | 推荐设备页 | 选型说明 |
|---|---|---|
| 给料 | GZT 棒条给料机 | 河卵石原料含泥和粒径混杂时，预筛分有价值。 |
| 一级破碎 | WLC 颚式破碎机 | 大块河卵石进入圆锥或细碎前需要粗碎。 |
| 整形破碎 | 圆锥破 / SHKX 细碎机 / 对辊破 | 河卵石磨蚀性强，不建议单用重锤破作为主路线；对辊破可用于部分中小型制砂场景。 |
| 筛分分级 | 振动筛 | 按 0-5mm 砂和不同骨料规格分级，筛上料回流破碎。 |
| 洗砂 | 洗砂机 | 含泥较多可优先讨论螺旋洗砂；低泥可讨论轮斗洗砂。 |
| 脱水 | WLTS 高频直线脱水筛 | 水洗砂出料前降低含水率，便于堆放和装车。 |
| 回收与污水处理 | WS 回收机 / HHT 压滤机 | 用于控制细砂流失和洗砂污水处理。 |
| 输送 | WLB 皮带输送机 | 连接破碎、筛分、水洗和成品堆场。 |
各工段标配 / 可选设备
| 工艺工段 | 标配设备 | 可选配套设备 |
|---|---|---|
| 预筛给料 | GZT 棒条给料机。 | 原料较干净、粒径较均匀时，可讨论普通振动给料机。 |
| 粗碎 | WLC 颚式破碎机。 | 大块河卵石或高产线选用更大进料口型号。 |
| 制砂 / 整形 | GPY 单缸圆锥破或 SHKX 可逆细碎机。 | 高硬高产可选 HPY 多缸圆锥；中小型水洗砂场可评估对辊破。 |
| 筛分 | 多层振动筛。 | 精品砂分级可讨论水平筛，湿泥原料前端可加滚筒筛预处理。 |
| 洗砂 | LSX 螺旋洗砂机或 XS 轮斗洗砂机。 | 高泥物料优先螺旋洗砂；低泥精品砂可讨论轮斗洗砂。 |
| 脱水回收 | WLTS 脱水筛 + WS 尾砂回收机。 | 高泥、高环保要求项目增加 HHT 板框压滤机。 |
| 输送堆料 | WLB 皮带输送机。 | 按砂、骨料和回料分别布置多条皮带或料仓。 |
产能规划参考
以下为方案参考。河卵石磨蚀性和出砂率目标会影响设备规格和耐磨件成本。
| 生产线规模 | 常见产能目标 | 配置思路 |
|---|---|---|
| 小型线 | 50-100 t/h | 颚破 + 单缸圆锥 + XS 洗砂机 + 小型回收设备。 |
| 中型线 | 100-200 t/h | 颚破 + SHKX 可逆细碎机 + LSX1580 洗砂 + 完整回收线。 |
| 大型线 | 200-300 t/h | 颚破 + 多缸圆锥 + 2LSX 双螺旋洗砂 + 较大规格回收和压滤规划。 |
三档产能成套设备配置
以下为常见成套配置方向，具体设备规格按河卵石粒径、磨蚀性、含泥含水、目标出砂率和环保要求核对。
小型河卵石水洗砂线
中小型沙场、搅拌站配套，原料粒径较小且含泥中等。
约 50-100 t/h
- 给料：GZT0932 棒条给料机
- 粗碎：WL80 / WL110 WLC 颚式破碎机
- 制砂：GPY100 单缸圆锥或对辊破按出砂目标选择
- 筛分：1230 / 1548 振动筛
- 水洗：XS 轮斗洗砂机 + WLTS 脱水筛
- 回收：WS8018 / WS9020 细砂回收机
标准河卵石精品砂线
面向外销精品机制砂，要求水洗、脱水和细砂回收。
约 100-200 t/h
- 给料：GZT1148 棒条给料机
- 粗碎：WL110 / WL125 WLC 颚式破碎机
- 制砂整形：GPY200 圆锥破 + SHKX 可逆细碎机
- 筛分：1548 / 1860 多层振动筛
- 水洗：LSX1580 螺旋洗砂机
- 回收环保：WLTS1536 + WS1225 / WS1530 + HHT30/800 或 HHT60/1000
大型高产河卵石制砂线
河卵石产量高、磨蚀性强，要求连续生产和完整污水处理。
约 200-300 t/h
- 给料：GZT1262 重型棒条给料机
- 粗碎：WL140 / WL160 WLC 颚式破碎机
- 二破 / 制砂：HPY 多缸圆锥 + SHKX 细碎整形
- 筛分：1860 / 2060 水平筛或多层振动筛
- 水洗：2LSX1580 双螺旋洗砂机
- 回收压滤：WS1836 / WS2042 + HHT100/1250 以上规格
适用原料
- 河道河卵石、鹅卵石、水洗原石和圆润硬质卵石混合料。
- 破碎后需要水洗的含泥、含砂卵石原料。
含泥分级
- 低泥卵石: 原料较干净、只需破碎整形和筛分时，可先按干式破碎 + 筛分方案规划，再按成品砂洁净度决定是否加洗砂。
- 中泥卵石: 河道料常夹带泥砂，若成品砂外销或商混使用，建议配置洗砂、脱水和细砂回收。
- 高泥卵石 / 泥沙混合料: 泥土、黏土团或细砂泥浆比例高时，应优先评估滚筒筛 / 滚筒擦洗、螺旋洗砂、尾砂回收和压滤处理。
处理目标
- 将河卵石破碎整形成机制砂和优质骨料。
- 通过水洗提升成品砂洁净度，降低含泥和石粉。
- 洗砂溢流较多时，配置细砂回收和污水处理规划。
- 根据出砂率目标，控制 0-5mm 机制砂与 5-20mm 骨料的比例。
水洗需求区分
- 河卵石制砂线通常需要重点评估水洗，但不是所有项目都必须配置完整压滤系统。
- 低泥、只做碎石骨料时，可先按干法闭路破碎筛分配置。
- 做精品水洗砂、含泥较高或环保严查时，应配置洗砂机、WLTS 脱水筛、WS 尾砂回收和 HHT 压滤机。
- 喷淋抑尘只解决粉尘，不等同于洗砂脱泥。
可选湿法处理段
- 低泥卵石仅做碎石时，可减少水洗段。
- 做精品机制砂时，建议配置洗砂 + 脱水 + 细砂回收，减少细砂流失。
- 环保要求严格时，尾水应接入压滤或沉淀循环系统。
成品标准规格
精品机制砂
- 0-5mm 圆润水洗机制砂
- 最终级配和洁净度需通过检测确认。
骨料
- 5-10mm
- 10-20mm
- 20-31.5mm 可按筛网配置讨论。
尾砂 / 泥水
- 洗砂溢流中的细砂通过 WS 回收。
- 泥浆是否压滤，按环保要求和沉淀池条件确认。
成品方向
- 0-5mm 水洗机制砂，适合商混、建筑砂和精品砂外销场景。
- 5-10mm、10-20mm、20-31.5mm 骨料按筛分配置产出。
- 细砂回收料返回成品砂，提高出砂率。
- 压滤泥饼或沉淀泥浆按当地环保要求处理。
关键选型边界
- 河卵石硬度高、磨蚀性强，不建议单用重锤破。
- 砂粒形状通常需要整形或细碎工段。
- 河道原料常含泥沙，应评估水洗和尾砂回收系统。
- 适合有水源和环保处理条件的精品砂外销项目。
- 如果只做普通碎石骨料，可弱化水洗；如果做 0-5mm 精品砂，应把脱水和回收作为重点。
- 含泥高、泥团多时，单靠轮斗洗砂可能不够，应讨论螺旋洗砂或滚筒擦洗预处理。
- 对辊破可用于部分中小型河卵石制砂，但高产、高硬、长期连续项目需评估圆锥和细碎组合。
- 尾砂回收和压滤是否标配，取决于当地环保要求、细砂流失量和场地沉淀池条件。
报价前需要提供的信息
- 河卵石粒径范围
- 含泥、含砂情况
- 目标产能
- 成品砂销售标准
- 环保要求和现场水电条件
- 是否需要 0-5mm 精品砂，还是同时生产骨料
- 是否有现成沉淀池、清水池和排水条件
- 当地是否要求污水零排放或压滤泥饼外运
- 水源是否充足，是否需要循环水系统
- 希望优先控制出砂率、粒型、耗水还是设备投资
