方案定位
老生产线升级不是固定套餐，而是从现有瓶颈出发：破碎磨损、筛分不准、细砂流失、污水处理、粉尘治理或输送布局，哪个问题最大，就优先改哪个工段。

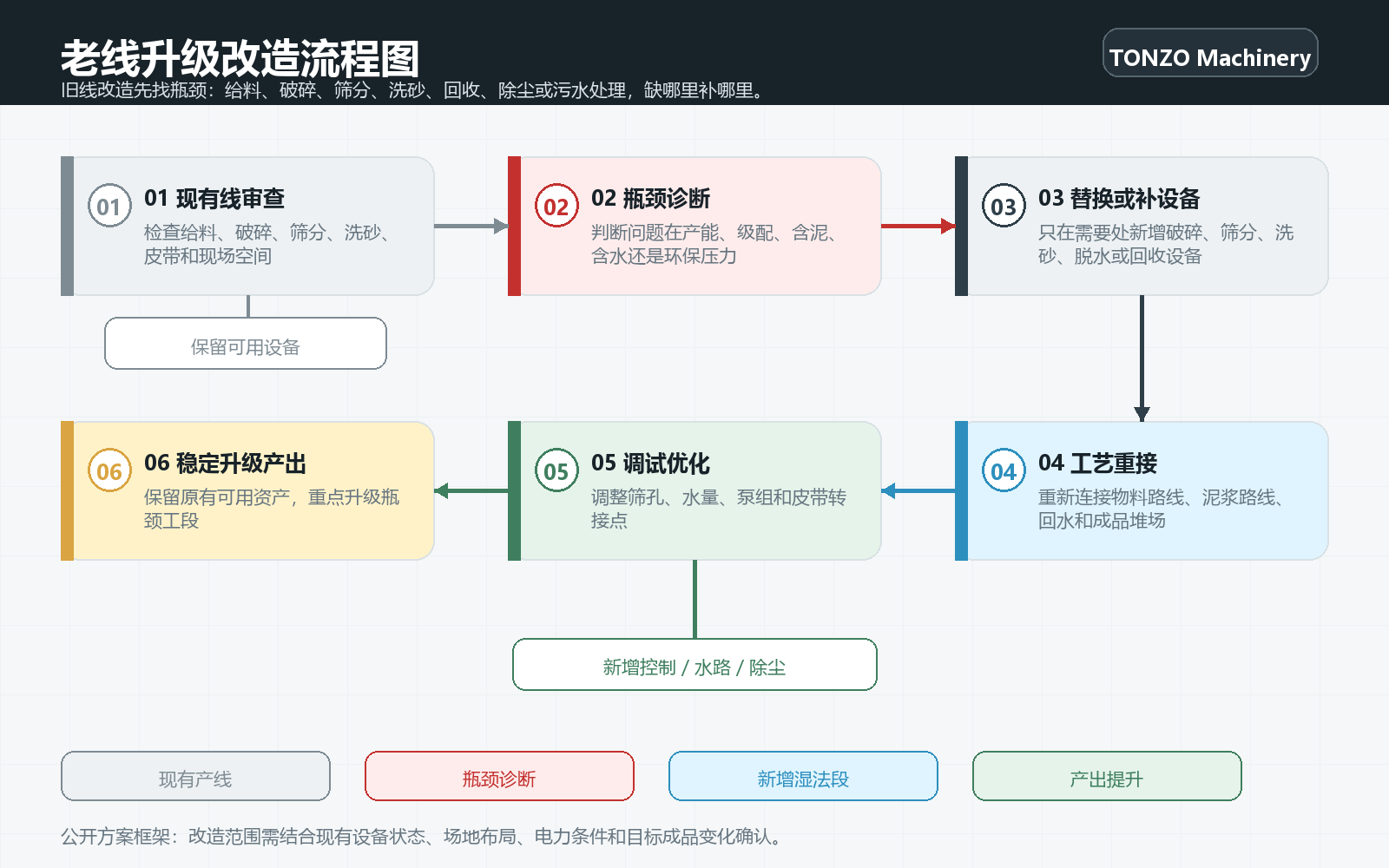

标准工艺流程
01. 现场诊断
识别产能、成品质量、磨损成本和环保工段的瓶颈。
现有设备清单、现场照片和物料测试
02. 保留 / 替换判断
判断哪些设备可继续使用，哪些必须替换或新增。
现有主机、筛分、皮带和电控系统复核
03. 破碎系统改造
按物料硬度和成品目标替换或新增破碎工段。
PCZ 重锤破、液压圆锥破或 SHKX 细碎机
04. 筛分系统改造
改善产品分级，减少错配料。
多层倾斜筛或水平振动筛
05. 洗砂回收改造
既有水洗线可改善洗后砂处理，并减少细砂流失。
洗砂机、WLTS 脱水筛和 WS 回收机
06. 污水与除尘改造
支持环保改善规划。
HHT 压滤机、喷淋抑尘、封闭转运点
07. 输送与控制
重新衔接改造工段，减少人工转运。
WLB 皮带输送机和电控系统
老线改造诊断与升级路线
诊断路线
- 现有设备清单 -> 现场照片 / 视频 -> 物料与成品样品 -> 找出破碎、筛分、洗砂、输送或环保瓶颈
干法升级路线
- 给料 / 破碎 / 筛分 / 皮带 / 除尘逐段复核，优先替换产能瓶颈或高磨损设备
水洗环保升级路线
- 洗砂机 -> WLTS 脱水筛 -> WS 尾砂回收 -> HHT 压滤机 -> 清水循环回用
工艺段与设备匹配
各工段标配 / 可选设备
| 工艺工段 | 标配设备 | 可选配套设备 |
|---|---|---|
| 破碎改造 | 按物料硬度选择重锤破、液压圆锥破、SHKX 细碎机或对辊破。 | 保留可用旧主机，只新增二破、三破或整形段。 |
| 筛分改造 | 多层振动筛或水平筛。 | 只更换筛网、激振器、弹簧或增加回料皮带。 |
| 洗砂改造 | XS 轮斗或 LSX 螺旋洗砂机。 | 按含泥量增加滚筒筛、滚筒擦洗或二次洗砂。 |
| 脱水回收 | WLTS 脱水筛 + WS 尾砂回收机。 | 按细砂流失量增加旋流器、水泵或更大规格回收机。 |
| 污水处理 | 沉淀池循环水规划。 | HHT 板框压滤机、加药系统、渣浆泵和清水池。 |
| 输送除尘 | WLB 皮带输送机、喷淋抑尘。 | 密封皮带、除尘器、封闭厂房、装车料仓。 |
| 电控 | 独立电控柜。 | 集中控制、联锁保护、PLC 自动化和远程监控。 |
产能规划参考
未核实现有生产线前，不能承诺具体提升幅度。以下仅作为改造沟通方向。
| 生产线规模 | 常见产能目标 | 配置思路 |
|---|---|---|
| 小型老线 | 现有约 50 t/h | 讨论破碎瓶颈替换、筛分升级和皮带路线优化；目标范围需现场复核后计算。 |
| 中型老线 | 现有约 100 t/h | 讨论二破升级、多层筛分，以及存在细砂流失时增设洗砂回收工段。 |
| 环保改造 | 既有水洗线 | 按水量配置 WLTS 脱水筛、WS 细砂回收、HHT 压滤机和渣浆泵 / 加药系统。 |
三档产能成套设备配置
旧线改造不按固定套餐报价，以下为常见改造模块。实际方案必须基于现场设备、照片、视频和产量数据。
破碎筛分瓶颈改造
老线产能上不去、成品粒径不稳定、筛上料多或主机磨损高。
按现有产能复核
- 复核：给料、主破、二破、筛分和回料比例
- 可新增：液压圆锥破、SHKX 细碎机、对辊破或重锤破
- 可替换：老旧振动筛、筛网、激振器、弹簧
- 可调整：回料皮带、成品皮带和落料点
水洗细砂回收改造
洗砂后细砂流失、砂子含水高、沉淀池清淤频繁。
按洗砂机水量和处理量复核
- 新增：WLTS 脱水筛
- 新增：WS 尾砂回收机
- 可升级：洗砂机、渣浆泵、旋流器和管路
- 目标：减少细砂流失、降低成品砂含水、减轻沉淀池负担
环保零排放改造
当地要求污水循环、泥浆干排、粉尘整改或厂区封闭。
按泥浆量、含固率和环保标准复核
- 新增：HHT 板框压滤机
- 新增：加药系统、渣浆泵、清水池和沉淀池改造
- 新增：喷淋、密封皮带、除尘器或封闭转运点
- 目标：清水回用、泥饼外运、减少污水外排
适用原料
- 老旧简易碎石线。
- 老式锤破生产线。
- 无细砂回收或无压滤处理的水洗线。
- 筛分效率低、成品粒型差、细砂流失、粉尘偏大或污水处理不足的老旧砂石产线。
含泥分级
- 干法老线: 主要问题通常是破碎磨损、筛分不准、粉尘大、输送路线混乱，可优先诊断破碎、筛分和除尘。
- 普通水洗老线: 常见问题是细砂流失、成品含水率高、沉淀池淤积，可优先评估脱水筛和尾砂回收。
- 环保压力老线: 若存在污水外排、泥浆堆积或环保整改要求，应重点评估压滤、循环水和封闭除尘。
处理目标
- 针对破碎、筛分、洗砂、回收或输送等瓶颈工段进行改善。
- 在合适工况下降低损耗、改善粒级控制，并回收流失细砂。
- 按当地要求规划除尘、污水处理或循环水工段。
- 在可行时讨论集中电控或 PLC 控制，减少人工操作。
- 在尽量保留可用设备的前提下，分阶段改造关键瓶颈，降低一次性投入压力。
水洗需求区分
- 旧线是否需要水洗改造，取决于原料含泥、成品用途和当地环保要求。
- 干法老线若只做普通骨料，可优先做破碎、筛分和除尘升级。
- 水洗老线若细砂流失明显，应优先增加 WLTS 脱水筛和 WS 尾砂回收。
- 污水外排或沉淀池长期淤堵时，应评估 HHT 压滤机和循环水系统。
可选湿法处理段
- 已有水洗设备但砂子湿、细砂流失多时，优先增设脱水筛和尾砂回收。
- 仅干法破碎筛分且无水洗需求时，不强行增加压滤系统。
- 环保整改要求明确时，水洗尾水应与压滤、加药和循环水池一起评估。
成品标准规格
可能改善的产出方向
- 更稳定的骨料粒级
- 有水洗工艺时回收流失细砂
- 作为环保规划目标的泥饼和可回用清水
不承诺项
- 未核实现有设备前，不承诺具体产能提升比例。
- 未确认环保要求前，不承诺零排放验收结果。
成品方向
- 改造后更稳定的分级骨料或机制砂。
- 水洗线可回收更多 0.075-0.6mm 细砂。
- 污水处理线可产出可回用清水和压滤泥饼。
- 粉尘治理效果需按现场封闭、喷淋和收尘配置确认。
关键选型边界
- 适合客户不想整线拆建、但需要针对性改善的项目。
- 可局部改造：只改破碎、只改筛分、只改洗砂回收或只改环保段。
- 不能凭空报价，必须提供现有设备清单和现场照片。
- 产能和环保效果必须经现场复核，不能只凭页面承诺。
- 若旧设备结构严重不匹配，局部改造可能不如新建整线经济。
- 如果原料从软岩变成硬岩，必须重新评估破碎主机，不能只在原重锤破线上加筛子。
- 如果环保要求已经明确要求零排放，应把压滤和循环水作为核心模块，而不是附加小配件。
- 如果客户不提供现场照片、设备铭牌、产能和成品样品，只能做初步方向判断。
报价前需要提供的信息
- 现有生产线设备清单
- 当前产能和瓶颈
- 现存问题：粉尘、堵料、粒型差、污水、细砂流失或磨损高
- 改造预算方向
- 目标产能与成品标准
- 当地环保整改要求
- 现有设备型号、数量、运行年限和故障点
- 现场总平面、皮带走向和料堆位置
- 现有成品粒径检测或筛分结果
- 洗砂水量、沉淀池尺寸和清淤频率
- 是否允许停产改造，以及允许停机时间
